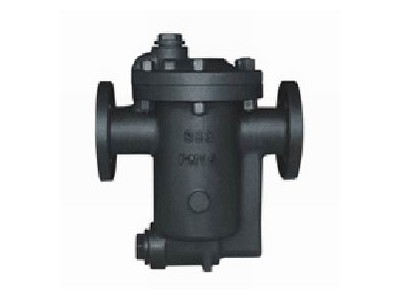

倒吊桶型蒸汽疏水阀 意威法兰式倒吊桶蒸汽疏水阀 上海

点击图片查看原图
  • 1.0-2.0mpa:蒸汽
  • DN15-100:350°
  • 发布日期:2024-09-18 10:25
  • 有效期至:长期有效
  • 商机频道区域:全国
  • 浏览次数183
详细说明

上海意威阀门专业生产倒吊桶式蒸汽疏水阀,法兰倒吊桶式蒸汽疏水阀,铸钢法兰倒吊桶式蒸汽疏水阀,碳钢法兰倒吊桶式蒸汽疏水阀,CS4H法兰倒吊桶式蒸汽疏水阀
法兰倒吊桶式蒸汽疏水阀产品介绍

   "倒吊(置)桶式蒸汽疏水阀是机械型蒸汽疏水阀中最坚固的疏水阀之一,它的优点是:不怕水击,能连续排不冷凝气体,抗污性能好;最高背压≤80%,所有内件都是不锈钢制造,耐磨损、抗腐蚀;球形阀心和阀座是线接触,密封性能好,使用寿命长;间断排水和连续排水,能排接近饱和温度冷凝水,使加热设备达到最佳工作效率。倒吊(置)桶式蒸汽疏水阀的阀座处于水密封的保护下,工作时无活蒸汽泄漏,节能效果好。
    它适用于石油、化工、印染、造纸等工业蒸汽加热设备和蒸汽管网的阻汽排水。

法兰倒吊桶式蒸汽疏水阀工作原理

倒吊(置)桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理,内部结构是由杠杆系统连接倒吊桶,克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件,倒吊桶开口向下。装置刚起动时,管道内出现空气和低温冷凝水,此时疏水阀是全开放,空气和低温冷凝水迅速排出,装置很快提升温度。当蒸汽进入倒吊桶内,倒吊桶产生向上浮力,倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔,能自动排空气,当一部份蒸汽从小孔排出,另一部份蒸汽产生凝结水,倒吊桶失去浮力向下沉,倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内,阀门再关闭,循环工作,间断排水。

法兰倒吊桶式蒸汽疏水阀型号、规格、外型尺寸表
型  号
通径
m m
最大疏水量
(kg/h)
连接方式
材料
外形尺寸
L
H
h
W
(881)
CS15Y-16C-Ⅰ
CS15Y-25C-Ⅰ
15
50--400
螺纹
WCB
128
176
106
98
20
128
176
106
98
25
128
176
106
98
(882)
CS15Y-16C-Ⅱ
CS15Y-25C-Ⅱ
15
120--900
螺纹
WCB
166
236
138
150
20
166
236
138
150
25
166
236
138
150
(883)
CS15Y-16C-Ⅲ
CS15Y-25C-Ⅲ
25
300--1860
螺纹
WCB
198
306
186
182
32
198
306
186
182
40
198
306
186
182
(884)
CS15Y-16C-Ⅳ
CS15Y-25C-Ⅳ
32 900-3000 螺纹 WCB 230 368 220 203
40 230 368 220 203
50 230 368 220 203
(881F)
CS45Y-16C-Ⅰ
CS45Y-25C-Ⅰ
15
50—400
法兰
WCB
160
176
106
98
20
160
176
106
98
25
160
176
106
98
(882F)
CS45Y-16C-Ⅱ
CS45Y-25C-Ⅱ
15
120—900
法兰
WCB
210
230
138
150
20
210
230
138
150
25
210
230
138
150
(883F)
CS45Y-16C-Ⅲ
CS45Y-25C-Ⅲ
25
300--1860
法兰
WCB
260
306
186
182
32
260
306
186
182
40
260
306
186
182
50
260
306
186
182
(884F)
CS45Y-16C-Ⅳ
CS45Y-25C-Ⅳ
32 900-3000 法兰 WCB 290 368 220 203
40 290 368 220 203
50 290 368 220 203
(1810)
CS15Y-16P-Ⅰ
15-25 50-400 螺纹 304/316 120 183 160 80
(1810F)
CS45Y-16P-Ⅰ
15-25 50-400 法兰 304/316 150 218 160 80
