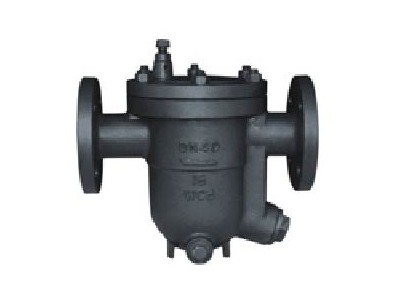

自由浮球式蒸汽疏水阀CS41H 意阀 上海

点击图片查看原图
  • 1.0-4.0mpa:蒸汽
  • DN15-100:350°
  • 发布日期:2024-09-18 10:30
  • 有效期至:长期有效
  • 商机频道区域:全国
  • 浏览次数173
详细说明
 自由浮球式蒸汽疏水阀

一、CS41H自由浮球式蒸汽疏水阀用途

    CS11H/CS41H自由浮球式蒸汽疏水阀用于蒸汽加热设备、蒸汽管网和凝结水回收系统,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏。
上海意威阀门专业生产自由浮球式蒸汽疏水阀,自由半浮球式蒸汽疏水阀,浮球式蒸汽疏水阀,杠杆浮球式蒸汽疏水阀,铸钢浮球式蒸汽疏水阀,法兰浮球式蒸汽疏水阀,丝扣浮球式蒸汽疏水阀



二、自由浮球式蒸汽疏水阀工作原理
   CS41H自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏

三、CS41H自由浮球式蒸汽疏水阀特点
1、能拓饱和凝结水,回执设备内不含有水先积聚,从而获得最高的加热效率
2、蒸汽压力变化时,不受影响,能连续工作性能稳定
3、漏汽变幻无常小,采用先进研磨工艺制造,浮球精度高,密封性能好
4、自动排空气性能好
5、寿命长,浮球的整个球面都可以做密封面,无集中磨损。

四、CS41H自由浮球式蒸汽疏水阀主要性能参数
型号 工作压力/MPa 适用温度/℃ 适用介质 阀体材料
CS41H-16 1.6 ≤200 水、蒸汽 铸铁
CS41H-16C 1.6 ≤200 水、蒸汽 碳钢
CS41H-40 4 ≤200 水、蒸汽 碳钢

五、CS41H自由浮球式蒸汽疏水阀外形连接尺寸
产品型号 口径 尺寸
DN L H D D1 D2 b f Z-фd
CS41H-16/25/40C-B 15 195 195 95 65 45 14 2 4-ф14
20 195 200 105 75 55 14 2 4-ф14
25 215 225 115 85 65 14 2 4-ф14
25 270 245 115 85 65 14 2 4-ф14
CS41H-16/25/40C-D 32 270 250 135 100 78 16 2 4-ф18
40 280 290 145 110 85 16 3 4-ф18
50 290 300 160 125 100 16 3 4-ф18
50 410 380 160 125 100 16 3 4-ф18
CS41H-16/25/C-F 65 410 380 180 145 120 18 3 4-ф18
80 430 420 195 160 135 20 3 8-ф18
100 430 440 215 180 155 20 3 8-ф18
125 480 510 245 210 185 22 3 8-ф18
150 480 510 280 240 210 24 3 8-ф23
